QZ球型支座構造特點及功能：
QZ球型良慶盆式良慶橡膠支座是由上支座板含不銹鋼板、下支座板、球冠襯板、聚四氟乙烯滑板(即平面四氟板、球面四氟板)及防塵結構等組成。本系列產品與普通良慶盆式良慶橡膠支座相比,其轉角更大、轉動靈活、承載力大、容許位移量大等特點，而且能更好地適應支座大轉角的需要。該系列產品被廣泛應用于曲線橋、直橋、斜橋及城市立交橋等橋梁工程中。
QZ球型支座產品分類:
球型良慶橡膠支座具有承受豎向荷載和各向轉動動能,按其水平向位移特性分類為:
A、雙向活動支座:具有多向位移性能,代號DX;
B、單向活動支座:承受單向水平荷載,具有縱向位移性能,代號ZX;
C、固定支座:承受各向水平荷載,各向均無位移,代號GD。
QZ球形支座結構型式
球型良慶橡膠支座由支座板(含不銹鋼板)、球冠襯板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防塵結構等組成。

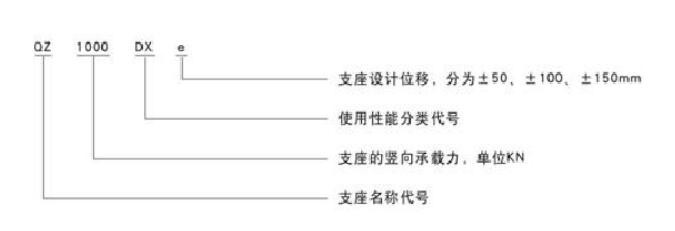

QZ球形支座代號表示方法
QZ球形支座的技術性能：
1、良慶橡膠支座反力(豎向承載力)分為16級;1000,1500，2000，2500,3000,4000，5000，6000,7000,8000,9000和10000,12500,15000,17500，20000KN。
2、支座設計轉角0分為0.01、0.015和0.02rad(根據需要可增大)。
3、支座設計位移量順橋向:1000-2500KNe=士50和士100mm;
3000一10000KNe=士50、土100mm和士150mm;
橫橋向(GX多向活動支座)e=土20mm
設計位移量根據工程需要可進行變更。
4、支座設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下,應力為30Mpa左右時,取值如下:常溫(-25°C~+60。C)0.03低溫(40°C~+40°C)0.05
5、支座可承受的水平力:
縱向活動支座(ZX)橫橋向水平力為支座反力的10%
固定支座(GD)承受水平力為支座反力的10%
