幾種常見橡膠支座的使用規則
來源：古晨工程橡膠發布時間：2020-10-29瀏覽次數：104681 次
橡膠支座、板式橡膠支座的工作原理是以橡膠的彈性壓縮來實心梁的豎向移動，以橡膠塊的剪切變形來保證梁的水平位移。因而板式橡膠支座沒有固定支座和活動支座之分。因此其水平位移是靠橡膠的剪切變形來實現的。
板式滿城橡膠支座：工作原理是以橡膠的彈性壓縮來實現梁的豎向轉動，以橡膠塊的剪切變形來保證梁的水平位移。因而板式滿城橡膠支座沒有固定支座和活動支座之分。
由于其水平位移是靠橡膠的剪切變形來實現的，因此容許水平位移量較小，故適用于中小跨徑的公路、城市橋梁和鐵路橋梁。
標準跨徑20m以內的橋梁，一般可采用板式滿城橡膠支座。板式滿城橡膠支座又可分為矩形和圓形兩種，圓板式板式橡膠支座主要用于圓形橋墩的橋梁。板式橡膠支座的型號、高度等應根據實際的位移量及支座反力大小來確定。板式橡膠支座應盡量水平安裝，當必須傾斜安裝時，更大 縱坡應≤2%。

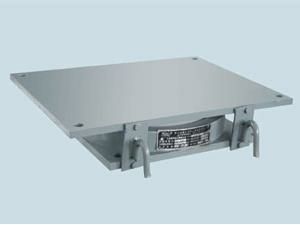

四氟乙烯滑板支座是在板式橡膠支座的頂面粘貼一層平面尺寸與之相等的聚四氟乙烯板 ,在梁的底面設置一塊不銹鋼板與之做相對的滑移運動。這是利用了聚四氟乙烯和不銹鋼之間相對運動時摩擦系數很小的 使之成為活動支座。
它除了具有板式橡膠支座的優點外 ,還能滿足水平位移量較大的要求。因而適用于較大跨度的簡支梁和連續梁及橋面連續的橋梁。四氟橡膠滑板支座分為封閉型和簡易型兩種型式。
對于城市橋梁及受紫外線輻射、空氣污染與粉塵嚴重的地區,應采用封閉型,其余均可采用簡易型。
四氟橡膠滑板支座的型號、高度等應根據實際的位移及支座反力大小來確定。
四氟橡膠滑板支座應盡量水平安裝,當必需傾斜安裝時,更大 縱坡應≤2%。

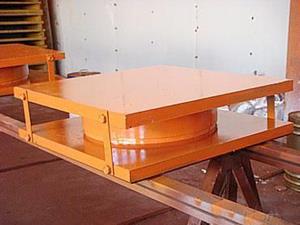

滿城盆式滿城橡膠支座是在一盆形的底座內放置一橡膠塊,利用橡膠在三相受力狀態下具有流體的性質這一特角,同時通過放置在中間支承鋼板上的聚四氟乙烯板與不銹鋼板之間相對運動時的低摩擦系數來實現梁的水平位移。 滿城盆式滿城橡膠支座能滿足大的支座反力和大水平位移和大轉角的要求,適用于跨度大和支座反力大的橋梁。
